ٹائفون کے علاقوں میں پِچڈ روف سولر ماؤنٹس کے لیے ونڈ لوڈ ٹیسٹنگ

ٹائفون کے علاقوں میں پِچڈ روف سولر ماؤنٹس کے لیے ونڈ لوڈ ٹیسٹنگ

2026 ٹائفون ریجنز میں پِچڈ روف سولر ماؤنٹس کے لیے ونڈ لوڈ کی توثیق کے لیے انجینئرنگ گائیڈ

ٹائفون زونز میں چھت والے سولر ماونٹس کے لیے ونڈ لوڈ ٹیسٹنگ کا ماسٹر۔ ایروڈائنامک توثیق، شیئر بولٹ اسپیکس، اور LCOE تحفظ سیکھیں۔

1. تعارف: تیز ہوا سے چلنے والی شمسی تنصیبات میں ساختی ناکامی کے خطرات کو کم کرنا

ٹائفون کے شکار ساحلی علاقوں میں فوٹو وولٹک صفوں کو تعینات کرنے والے عالمی EPC ٹھیکیداروں کو انجینئرنگ کے اہم چیلنجوں کا سامنا ہے۔ اسٹینڈرڈ روف ٹاپ ریکنگ اکثر ناکام ہو جاتی ہے جب انتہائی مقامی اپلفٹ فورسز اور تیز رفتار ونڈ ٹربولنس سے پیدا ہونے والے منفی پریشر زون کا نشانہ بنتا ہے۔ ساختی نقل مکانی، فاسٹنر شیئر تھکاوٹ، اور ریل بکلنگ نہ صرف تباہ کن ماڈیول کے نقصان کا باعث بنتی ہے بلکہ شدید ذمہ داری اور طویل نظام کو بند کرنے کا وقت بھی متعارف کراتی ہے۔

یہ تکنیکی گائیڈ تجرباتی توثیق کے طریقوں، ایروڈینامک آپٹیمائزیشن کے اصولوں، اور مکینیکل تصریحات کی تفصیلات فراہم کرتا ہے جو پائیدار زمرہ 5 ٹائفون کے حالات کے خلاف چھت والے شمسی ماونٹس کو محفوظ کرنے کے لیے درکار ہے۔ ونڈ ٹنل سے ٹیسٹ شدہ پروفائل ڈیزائن اور سخت ساختی کمک کو لاگو کرکے، انجینئرنگ ٹیمیں طویل مدتی پراجیکٹ کی پیداوار کی حفاظت کرتے ہوئے نظام کے توازن (BOS) کی سالمیت کی حفاظت کر سکتی ہیں۔

2. تکنیکی تجزیہ اور بنیادی میکانزم

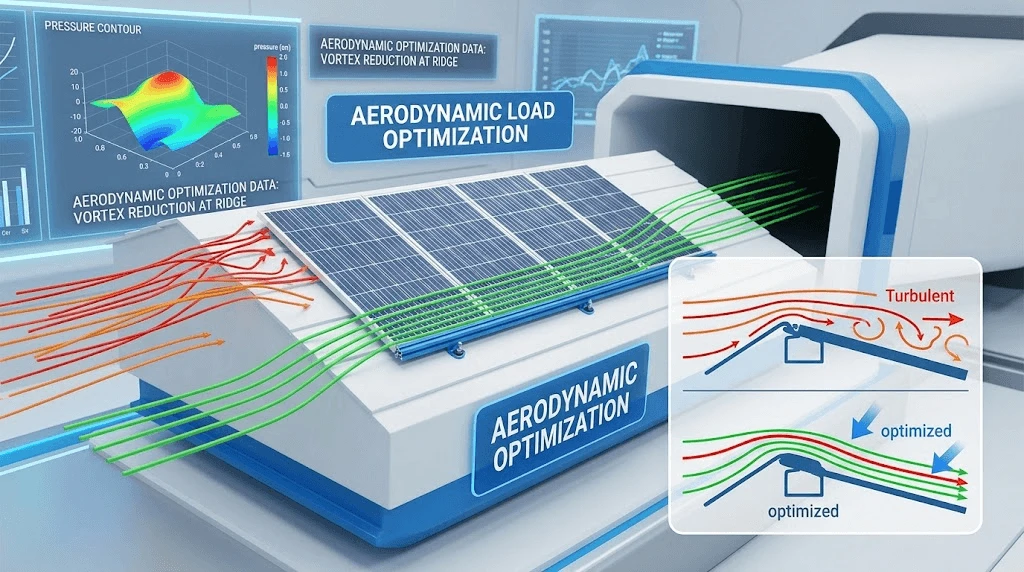

ایروڈینامک لوڈ آپٹیمائزیشن

گڑھی والی چھتیں ایروڈائنامک ریمپ کے طور پر کام کرتی ہیں، ریز کے پار ہوا کی رفتار کو تیز کرتی ہیں اور چھت کے کنارے اور کونوں کے ساتھ ہائی سکشن زون بناتی ہیں۔ معیاری فلیٹ پلیٹ مفروضے تجارتی پیمانے پر ساختی ماڈلنگ کے لیے ناکافی ہیں۔ ہائی پرفارمنس پِچڈ روف ماؤنٹس کم پروفائل جیومیٹریز اور بہتر جھکاؤ والے زاویوں کا استعمال کرتے ہیں (عام طور پر چھت کی پچ کے قریب مماثل یا روکے ہوئے) تاکہ علیحدگی کے بلبلوں اور ورٹیکس شیڈنگ کو کم سے کم کیا جا سکے۔ کمپیوٹیشنل فلوئڈ ڈائنامکس (CFD) ماڈلنگ باؤنڈری لیئر ونڈ ٹنل ٹیسٹنگ کے ساتھ مل کر اس بات کو یقینی بناتی ہے کہ تمام چھت والے علاقوں میں دباؤ کے گتانک (Cp) کو کم کیا جائے، ماڈیول کی سطح پر دوغلی پھڑپھڑاہٹ کو کم کیا جائے۔

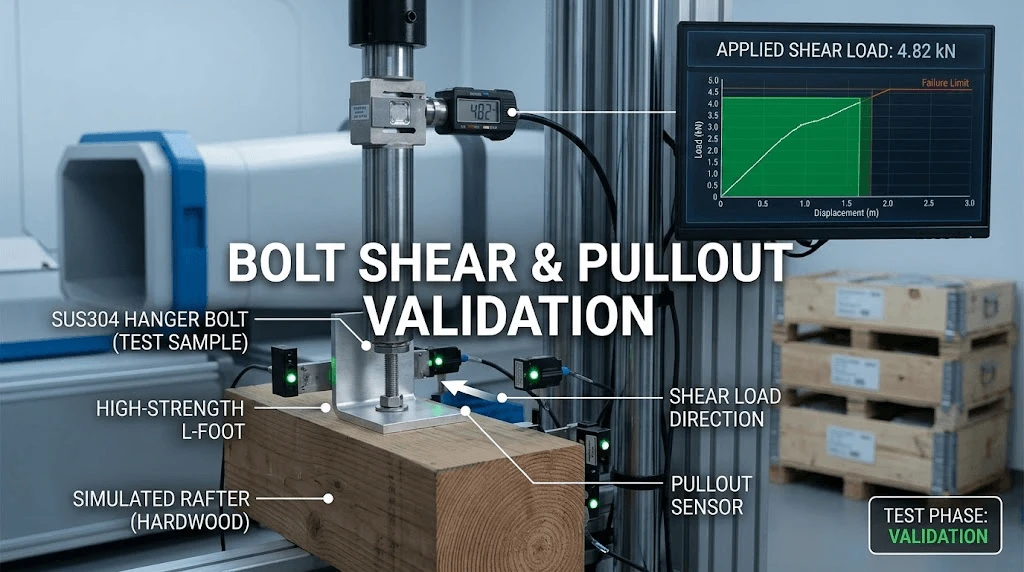

بولٹ شیئر مزاحمت اور ساختی بوجھ کے راستے

مکینیکل بوجھ کا راستہ پی وی ماڈیول فریم سے ونڈ انڈسڈ اپلفٹ اور ڈریگ فورسز کو براہ راست وسط/اینڈ کلیمپس، ماؤنٹنگ ریلز، ہینگر بولٹ یا چھت کے کانٹے، اور بنیادی لکڑی یا کنکریٹ کے رافٹرز میں منتقل کرتا ہے۔ سائیکلک لوڈنگ کے تحت فاسٹنر نکالنے اور قینچ کی ناکامی کو روکنے کے لیے:

فاسٹینر مواد کی تفصیلات:فاسٹنرز کو 304 یا 316 سٹرکچرل سٹینلیس سٹیل سے من گھڑت ہونا چاہیے، جو ٹوٹنے والے فریکچر کے بغیر اونچی قینچ کے دباؤ کا مقابلہ کرتے ہیں۔

ٹارک کیلیبریشن:ایلومینیم ماڈیول فریم کو کچلنے کے بغیر مسلسل کلیمپنگ پریشر کو برقرار رکھنے کے لیے کلیمپ کو کیلیبریٹڈ ٹارک ایپلی کیشن (عام طور پر M8 سٹینلیس ہارڈ ویئر کے لیے 14–16 Nm) کی ضرورت ہوتی ہے۔

دخول سگ ماہی:دخول کی قسم کے ماؤنٹس کے لیے، EPDM چمکتے ہوئے کالر یا ملکیتی کمپریشن سیلز پانی کے داخل ہونے سے روکتے ہیں جبکہ سٹرکچرل فریمنگ ممبران میں پوائنٹ بوجھ کو یکساں طور پر تقسیم کرتے ہیں۔

3. صنعت کے معیارات اور ROI کا اثر

ساختی تعمیل کے پیرامیٹرز

ROI اثر اور LCOE میں کمی

شدید موسمی واقعات کے دوران ساختی ناکامیوں کے لیے مہنگے اجزاء کی تبدیلی، انشورنس پریمیم اسپائکس اور جنریشن کی توسیع کی ضرورت ہوتی ہے۔ سختی سے آزمائشی ٹائفون ریٹیڈ پِچڈ روف ماؤنٹس کی تعیناتی معیاری 25 سالہ آپریشنل لائف سائیکل پر ساختی تدارک کے اخراجات کو ختم کرتی ہے۔ مکینیکل سختی کو برقرار رکھنا تیز ہوا کے واقعات کے دوران فریم موڑنے کی وجہ سے سلیکون ویفرز میں مائیکرو کریکس کو روک کر لکیری پاور وارنٹی کی براہ راست حفاظت کرتا ہے، توانائی کی بہتر لیولائزڈ لاگت (LCOE) کی کارکردگی کو یقینی بناتا ہے۔

4. سسٹم انٹیگریشن اور مطابقت

ونڈ لوڈ کی قابل اعتماد کارکردگی کے لیے پورے شمسی اثاثہ چین میں سخت ہارڈویئر ہم آہنگی کی ضرورت ہوتی ہے۔ ہیماؤ انڈسٹری کے بڑھتے ہوئے فن تعمیرات یونیورسل ریل چینلز کا استعمال کرتے ہوئے معیاری کمرشل فریم شدہ پینلز اور توانائی کے ذخیرہ کرنے والے انکلوژرز کے ساتھ بغیر کسی رکاوٹ کے مربوط ہوتے ہیں جو مختلف ماڈیول موٹائی (30mm سے 40mm) کو ایڈجسٹ کرتے ہیں۔

ہلکے وزن کے کمپوزٹ ماؤنٹنگ فٹ اور انٹیگریٹڈ گراؤنڈ لگز کے ساتھ تیز ہوا سے چلنے والی چھت کی پٹریوں کو جوڑ کر، تنصیب کا عملہ علیحدہ تانبے کے گراؤنڈنگ جمپرز کی ضرورت کے بغیر مسلسل الیکٹریکل بانڈنگ راستوں کو برقرار رکھتا ہے۔ یہ معیاری ماڈیولر انٹرفیس تنصیب کے اوقات کار میں 18 فیصد کمی کرتا ہے جبکہ اس بات کی ضمانت دیتا ہے کہ مکینیکل لوڈ کی تقسیم دھاتی سیون چھتوں اور ٹائل اور بیٹن کنفیگریشن دونوں میں یکساں رہتی ہے۔

5. کوالٹی کنٹرول اور عالمی تعمیل

ساختی ہارڈویئر ساحلی جاب سائٹس تک پہنچنے سے پہلے سخت فیکٹری کوالٹی کنٹرول لازمی ہے۔ ہیماؤ انڈسٹری ایک کثیر درجے کی کوالٹی اشورینس پروٹوکول کو نافذ کرتی ہے:

خام مال کی سپیکٹرو میٹری:AL6005-T5 extrusions کی بنیادی ساخت کی تصدیق کرنا تاکہ تناؤ اور پیداوار کی طاقت کی تعمیل کو یقینی بنایا جا سکے۔

انوڈک آکسائیڈ موٹائی کی جانچ:سمندری اور ساحلی ماحول میں نمک کے اسپرے سنکنرن کے خلاف مزاحمت کے لیے 15um سے زیادہ یا اس کے برابر کی آکسائیڈ پرت کی موٹائی کو یقینی بنانا۔

مکینیکل لوڈ ٹیسٹنگ:حتمی تناؤ کی طاقت کے مارجن کی توثیق کرنے کے لیے جمع کردہ ریل کلیمپ کے نمونوں پر تباہ کن اور غیر تباہ کن لوڈ سیل ٹیسٹنگ۔

عالمی سرٹیفیکیشن:TUV Rheinland، ISO 9001، اور AS/NZS 1170.2 معیارات کے ساتھ مکمل تعمیل دستاویزات۔

6. اکثر پوچھے گئے سوالات

چھت پر چڑھنے والے نظام اعلی نمکین ٹائفون کے حالات میں ساختی سالمیت کو کیسے برقرار رکھتے ہیں؟

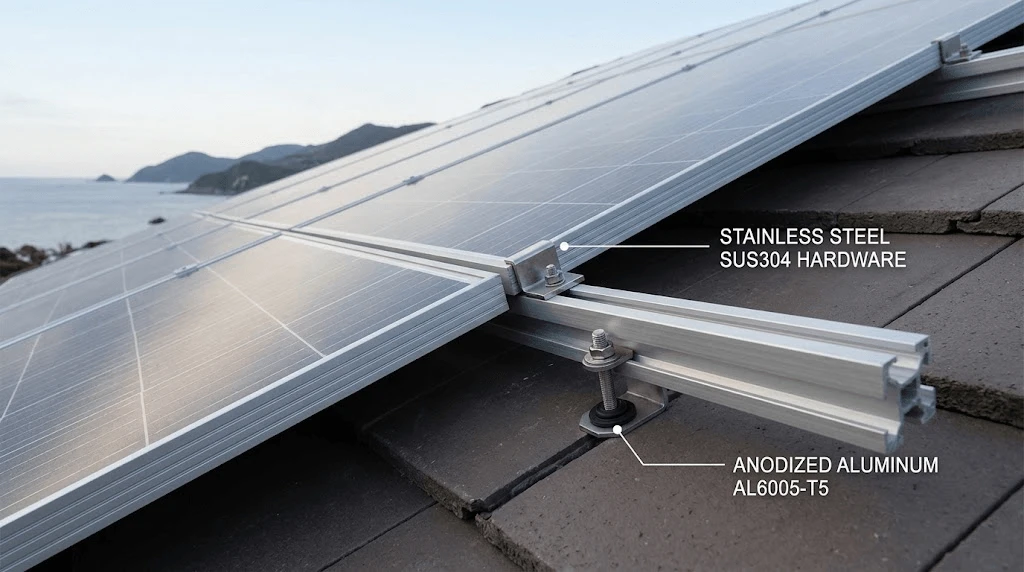

سسٹمز میرین گریڈ AL6005-T5 ایلومینیم کو غیر فعال SUS304 سٹینلیس سٹیل ہارڈ ویئر کے ساتھ جوڑ کر گالوانک سنکنرن کو روکتے ہیں۔ حفاظتی انوڈائزیشن کوٹنگز نمک کے اسپرے کی دراندازی کے خلاف دھاتی سبسٹریٹ پر مہر لگاتی ہیں، اس بات کو یقینی بناتے ہوئے کہ ساحلی نمی اور تیز رفتار ہوا سے چلنے والی بارش کی مسلسل نمائش کے بعد بھی ساختی سالمیت پر سمجھوتہ نہ کیا جائے۔

ہیوی ڈیوٹی ماؤنٹنگ ریلوں کی بڑی تعداد میں بین الاقوامی ترسیل کے لیے کون سے پیکیجنگ اور لاجسٹکس پروٹوکول استعمال کیے جاتے ہیں؟

بڑی تعداد میں ترسیل کو مضبوط شدہ لکڑی کے کریٹوں یا سٹیل کے پٹے والے پیلیٹائزڈ بنڈلوں میں ترتیب دیا جاتا ہے جنہیں غیر کھرچنے والے فوم انٹرلیوز سے الگ کیا جاتا ہے۔ ٹرانزٹ شفٹنگ کو کم سے کم کرنے کے لیے ریلوں کو مضبوطی سے باندھا جاتا ہے، اور تمام فاسٹنرز کو پہلے سے لیبل والے واٹر پروف بیگز میں ترتیب دیا جاتا ہے تاکہ سائٹ پر سٹیجنگ کو تیز کیا جا سکے اور پورٹ ہینڈلنگ کے دوران اجزاء کے نقصان کو روکا جا سکے۔

کسٹم OEM/ODM ونڈ لوڈ انجنیئرڈ ماؤنٹنگ سلوشنز کے لیے تکنیکی حدود اور لیڈ ٹائم کیا ہیں؟

Custom engineering for non-standard roof pitches or extreme wind zones (>70m/s) میں وقف شدہ CFD تجزیہ اور نمونہ پروٹو ٹائپنگ شامل ہے۔ ابتدائی سٹرکچرل سمولیشن رپورٹس 5 کاروباری دنوں کے اندر ڈیلیور کی جاتی ہیں، مکمل پروڈکشن اور ٹولنگ سائن آف کے ساتھ پروجیکٹ پیمانے کے لحاظ سے 3 سے 4 ہفتے کی ونڈو میں مکمل ہو جاتی ہے۔

7. کال ٹو ایکشن

48 گھنٹوں کے اندر حسب ضرورت 5kW PV سسٹم لے آؤٹ اور تفصیلی BOM کوٹ کے لیے ہماری انجینئرنگ ٹیم سے رابطہ کریں۔
